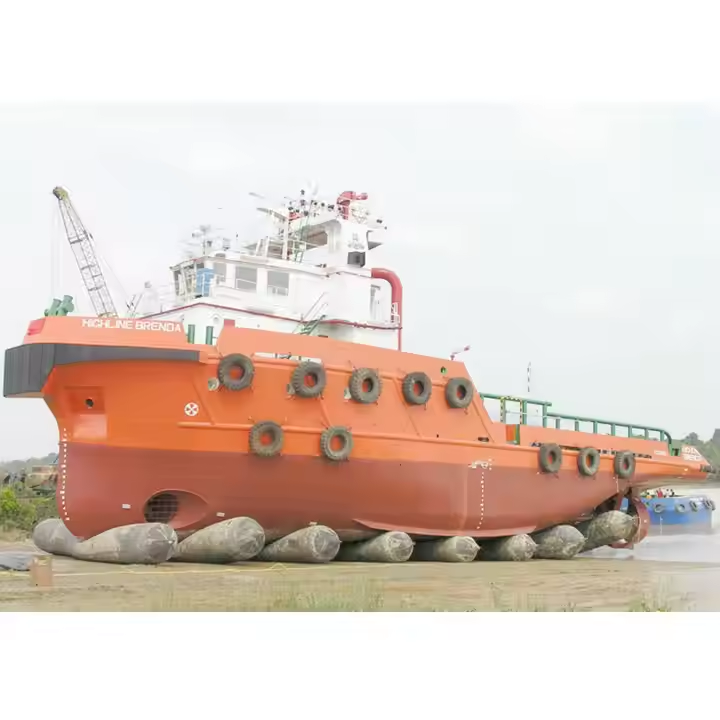

چگونه بالون‌های راه‌اندازی کشتی قابل اعتماد انتخاب کنیم؟

درک استانداردهای بین‌المللی و گواهی‌های شخص ثالث

هماهنگی با ISO 14409، ISO 17682 و CB/T 3837 برای تضمین کیفیت

در مورد کیسه‌های هوا برای راه‌اندازی کشتی، چندین استاندارد بین‌المللی کلیدی وجود دارد که باید رعایت شوند. منظور ما چیزهایی مانند ISO 14409 برای سیستم‌های راه‌اندازی کشتی، ISO 17682 که تجهیزات بلندکردن دریایی را پوشش می‌دهد، و CB/T 3837 است که به طور خاص مشخصات کیسه‌های هوایی را مورد بررسی قرار می‌دهد. این استانداردها تنها الزامات کاغذی نیستند. آن‌ها جزئیات مهمی درباره نحوه طراحی کیسه‌های هوایی، نحوه توزیع وزن روی آن‌ها و حاشیه‌های ایمنی قابل قبول در حین عملیات تعیین می‌کنند. به عنوان مثال استاندارد ISO 14409 را در نظر بگیرید. این استاندارد می‌طلبد که کیسه‌های هوایی بتوانند تحمل کننده افزایش‌های ناگهانی فشار زمانی که کشتی از خشکی به آب حرکت می‌کند باشند. بر اساس بررسی ایمنی دریایی سال گذشته، کیسه‌های هوایی مطابق با استاندارد می‌توانند ریسک تغییر شکل را حدود ۳۷٪ در مقایسه با گزینه‌های ارزان‌تری که این مشخصات را رعایت نمی‌کنند، کاهش دهند.

اهمیت استانداردهای مواد لاستیکی (ISO 37، ISO 7619-1) در عملکرد

کیسه‌های هوایی راه‌اندازی کشتی واقعاً به ترکیبات لاستیکی با کیفیت بالا بستگی دارند تا به درستی کار کنند. متخصصان صنعت هنگام ارزیابی این مواد، به دو استاندارد اصلی توجه می‌کنند: ISO 37 برای اندازه‌گیری استحکام کششی و ISO 7619-1 برای بررسی سطح سختی. بهترین درجه لاستیک‌های دریایی حتی زمانی که دما به زیر منفی 20 درجه سانتی‌گراد برسد نیز همچنان انعطاف‌پذیر باقی می‌مانند، در حالی که مواد معمولی قادر به تحمل این شرایط نیستند. این ترکیبات تخصصی همچنین حدود نیمی بهتر در برابر آسیب اوزون مقاومت می‌کنند نسبت به آنچه معمولاً در محصولات استاندارد مشاهده می‌شود. برای هر کسی که با عرّاضی که نیاز به راه‌اندازی در شرایط مختلف دارند کار می‌کند، این سطح از عملکرد در لحظات حساسی که مد تغییر می‌کند یا کشتی باید در زوایای غیرمعمول موقعیت‌یابی شود، تفاوت بزرگی ایجاد می‌کند.

نقش گواهی‌های BV، CCS، LR و ABS در تأیید قابلیت اطمینان

در مورد استانداردهای ایمنی، بررسی‌های مستقل توسط سازمان‌های بزرگ طبقه‌بندی مانند بیرو وریتاس (BV)، جامعه طبقه‌بندی چین (CCS)، لیدز رجیستر (LR) و بیرو آمریکایی دریانوردی (ABS)، تأیید می‌کنند که این کیسه‌های هوا واقعاً می‌توانند به الزامات سختگیرانه پاسخ دهند. به عنوان مثال موردی، گواهی‌نامه ABS را در نظر بگیرید. آزمایش‌های این سازمان نشان می‌دهد واحدهای گواهی‌شده قادرند بیش از ۲۰۰ چرخه فشار را در زیر آب تحمل کنند بدون اینکه حتی یک قطره نشتی داشته باشند، حتی زمانی که تا ۱٫۵ برابر فشار عملیاتی عادی خود تحت فشار قرار گیرند. تفاوت بین اعتبارسنجی توسط شخص ثالث و شرکت‌هایی که محصولات خود را خودشان گواهی می‌کنند نیز بسیار مهم است. مطالعات نشان می‌دهند که نقص‌ها در تجهیزاتی که به درستی تأیید شده‌اند، حدود ۶۱٪ کمتر از تجهیزاتی رخ می‌دهد که تنها ادعای انطباق دارند.

چگونه طراحی‌های گواهی‌شده ریسک‌های عملیاتی را در حین راه‌اندازی کشتی کاهش می‌دهند

کیسه‌های هوا که مطابق با استانداردهای گواهی‌نامه هستند، بسیار می‌توانند شکست‌های راه‌اندازی را به دلیل رویکرد مهندسی و بررسی‌های کیفیت که سوابق مکتوبی از خود به جای می‌گذارند، کاهش دهند. طرح‌های تأییدشده توسط ABS معمولاً دارای تقویت اضافی در نقاطی هستند که بیشترین تنش رخ می‌دهد، که این امر به پیشگیری از سوراخ شدن کمک می‌کند. داده‌های واقعی نشان می‌دهند که این بهبودها مشکلات سوراخ شدن را برای کشتی‌هایی با بیش از ۵۰۰۰ تن وزن بارگیری موثر تقریباً ۸۲٪ کاهش می‌دهد. پیروی از استانداردهای بین‌المللی زمانی که با شرکت‌های بیمه و مسائل ضمانت نامه سروکار دارید، کار را آسان‌تر می‌کند. محصولات گواهی‌شده دارای تمامی مدارک مورد نیاز برای بازرسی‌ها هستند، بنابراین تولیدکنندگان در عملیات حیاتی در انتظار تأییدات قرار نمی‌گیرند.

تطابق اندازه و تعداد لایه‌های کیسه هوای راه‌اندازی کشتی با الزامات عرشه

تطابق ظرفیت کیسه هوا با وزن، طول و طراحی بدنه کشتی

انتخاب هوایی مناسب نیازمند هم‌ترازی دقیق با ویژگی‌های کشتی است. برای کشتی‌های بالای ۵۰۰۰ تن تناژ باربری (DWT)، قطر کیسه‌های هوایی معمولاً بین ۲ تا ۳ متر است، در حالی که عریضه‌های زیر ۱۰۰۰ DWT معمولاً به واحدهای ۱ تا ۱٫۵ متری نیاز دارند. تولیدکنندگان پیشرو طول‌های سفارشی از ۱ متر تا ۳۲ متر ارائه می‌دهند تا با انحنای بدنه هماهنگ شود و توزیع بار به‌طور یکنواخت انجام پذیرد.

تعیین قطر، طول و ظرفیت باربری بهینه (QP، QG، QS)

سه معیار کلیدی انتخاب ظرفیت را هدایت می‌کنند:

• QP (فشار شبه‌استاتیک): برای راه‌اندازی‌های معمولی بین ۱۰ تا ۴۰ تن/متر متغیر است
• Qg (ظرفیت بار دینامیکی): ۳۰٪ بالاتر از QP تنظیم می‌شود تا جابجایی‌های ناشی از جزر و مد جبران شود
• QS (آستانه ایمنی): نسبت حداقل ۲٫۵:۱ بین فشار ترکیدن و فشار کاری مورد نیاز است

تحلیلی در سال ۲۰۲۳ توسط متخصصان مهندسی دریایی نشان داد که بیش از ۷۶٪ از شکست‌های راه‌اندازی ناشی از عدم تطابق مقادیر QP با سطح تماس بدنه است، که اهمیت کاربرد دقیق فرمول F = P × S را برجسته می‌کند.

انتخاب تعداد لایه (Ply Count): تعادل بین دوام و انعطاف‌پذیری برای راه‌اندازی‌های ایمن

تعداد لایه‌های بیشتر (6 لایه به بالا) استحکام کششی در محدوده 220 تا 350 مگاپاسکال ایجاد می‌کنند که برای کشتی‌های سنگین مناسب است، هرچند این لایه‌ها باعث کاهش یکنواختی بادکردگی به میزان 18 تا 25 درصد می‌شوند. کشتی‌های میان‌مقیاس (500 تا 3000 تن وزن ناخالص) بهترین عملکرد را با پیکربندی 4 تا 6 لایه دارند و در حین عملیات راه‌اندازی، محدوده تغییر شکل بهینه‌ای در حدود 0.94 تا 1.2 متر حفظ می‌شود.

جلوگیری از طراحی اضافی در مقابل تضمین راهبردهای اندازه‌گذاری مقرون‌به‌صرفه

داده‌های صنعت نشان می‌دهد که 43 درصد از بهره‌برداران کیسه‌های هوایی را 20 تا 35 درصد بزرگ‌تر از حد نیاز انتخاب می‌کنند که این امر بدون بهبود ایمنی، هزینه هر راه‌اندازی را به میزان 12000 تا 18000 دلار افزایش می‌دهد. رویکردی راهبردی و سطح‌بندی‌شده بر اساس ضریب بلوک کشتی (Cb) از مشخصات غیرضروری جلوگیری می‌کند و در عین حال انطباق با حاشیه ایمنی ISO 14409 را حفظ می‌کند.

محاسبه تعداد کیسه‌های هوایی راه‌اندازی کشتی برای توزیع ایمن بار

اصل محاسبه ظرفیت بلندکردن (F = P × S): سطح تماس و تغییر شکل

تولید نیرو از یک فرمول پایه‌ای پیروی می‌کند که در آن نیرو برابر است با فشار ضربدر سطح. وقتی به ظرفیت بلند کردن می‌رسد، دو عامل اصلی بیشترین اهمیت را دارند: مقدار فشاری که در داخل ایجاد می‌شود (ما این را P می‌نامیم) و مساحت واقعی تماس (این را S می‌نامیم). به این ببینید که چه اتفاقی می‌افتد وقتی کیسه‌های هوایی زیر یک سازه هول بالا می‌آیند. این کیسه‌ها هنگام پر شدن از هوا، کشیده شده و صاف می‌شوند و در نتیجه عرض تماس آن‌ها حدود ۴۰٪ نسبت به اندازه عادی‌شان افزایش می‌یابد. انجام صحیح این تغییر شکل فقط یک موضوع آکادمیک نیست. مدل‌سازی دقیق این تغییرات برای برنامه‌ریزی ایمن بارگذاری کاملاً حیاتی است. بدون درک دقیق اینکه در حین عملیات چه مقدار از این سطوح گسترش می‌یابند، ممکن است کل سیستم‌ها تحت شرایط تنش غیرمنتظره دچار شکست شوند.

تعیین تعداد کل کیسه‌هوا برای پشتیبانی از بار یکنواخت

برای محاسبه تعداد مورد نیاز کیسه‌هوا، از فرمول زیر استفاده کنید N = K₁ × (Q × g) / (Cₐ × R × Lₐ) ، که در آن:

• Q = توان خروجی شناور (تن)
• Cₐ = ضریب بلوک بدنه هسته (معمولاً 0.65 تا 0.85 برای کشتی‌های باری)
• ر = ظرفیت بار خطی هر کیسه هوایی (85 تا 140 کیلونیوتن/متر)

پروژه‌هایی که شامل شناورهای 1,000 تا 10,000 تان حمل و نقل وزنی (DWT) هستند، معمولاً به 10 تا 24 کیسه هوا نیاز دارند. به عنوان مثال، یک کشتی بULK با بار 5,000 تن به 14 تا 16 واحد کیسه هوا نیاز دارد که حداکثر فاصله آن‌ها از یکدیگر بیش از 6 متر نباشد تا از تنش ساختاری یا تغییر شکل بدنه جلوگیری شود.

در نظر گرفتن ضرایب ایمنی برای جلوگیری از انتخاب اندازه کوچک‌تر از حد مطلوب

هنگام انجام این محاسبات، مهندسان همیشه باید ضریب ایمنی (K₁) حدود ۱٫۲ یا بالاتر در نظر بگیرند. این ضریب برای جبران نیروهای پویای مشکل‌ساز جزر و مد است که می‌توانند وزن را ۱۵ تا ۲۰ درصد نسبت به اندازه‌گیری‌های استاتیک افزایش دهند. اصطکاک سطح راه‌انداز نیز بسیار متغیر است و ضرایب آن بسته به شرایط بین ۰٫۰۲ تا ۰٫۱۲ در نوسان است. تلرانس‌های ساخت نیز عامل دیگری است که حدود ۵ درصد مثبت و منفی در نظر گرفته می‌شود. بسیاری از کشتی‌سازی‌های پیشرو در عمل هر جا بین ۲ تا ۴ کیسه هوای اضافی نسبت به حداقل مورد نیاز نصب می‌کنند. این افزودنی ساده باعث کاهش تقریبی ۱۸ تا ۲۲ درصدی تنش خمشی می‌شود و از شکست‌های فاجعه‌بار در حین عملیات جلوگیری می‌کند. قسمت بهتر این است که این اقدامات اضافی معمولاً تنها ۳ تا ۵ درصد به هزینه کل پروژه اضافه می‌کنند و بنابراین سرمایه‌گذاری هوشمندانه‌ای برای قابلیت اطمینان بلندمدت بدون ایجاد بار هزینه‌ای سنگین محسوب می‌شوند.

ارزیابی ترکیب مواد و یکپارچگی ساختاری کیسه‌های هوا

لایه‌های تایر-سیم مصنوعی با مقاومت بالا برای تحمل فشار

کیسه‌های هوای قابل اعتماد برای راه‌اندازی کشتی، به ساختار لایه‌ای متکی هستند که از نخ‌های مصنوعی با استحکام بالا از جنس نایلون یا پلی‌استر ساخته شده‌اند. این تقویت‌کننده‌ها فشار داخلی را به‌طور یکنواخت توزیع می‌کنند و در شرایط سخت، یکپارچگی ساختاری را حفظ می‌نمایند. طرح‌های آزمایش‌شده قادر به تحمل فشار کاری تا 0.3 مگاپاسکال هستند و در عین حال انعطاف‌پذیری لازم برای راه‌اندازی کنترل‌شده را حفظ می‌کنند.

کیفیت ترکیب لاستیک: مقاومت در برابر سایش، اُزون و آب دریا

ترکیبات لاستیکی که استانداردهای ISO 37 را رعایت می‌کنند، مقاومت عالی در برابر سایش و دوام طولانی‌مدت در محیط‌های دریایی فراهم می‌آورند. فرمول‌بندی‌های مقاوم در برابر اُزون، عمر مفید را در مناطق گرمسیری تا ۳۰ تا ۵۰ درصد افزایش می‌دهند. در آزمایش‌های کنترل‌شده غوطه‌وری در آب دریا، ترکیبات درجه یک پس از ۱۰۰۰ ساعت، ۹۵ درصد استحکام کششی اولیه خود را حفظ می‌کنند که این امر مستقیماً به قابلیت اطمینان در راه‌اندازی کمک می‌کند.

معیارهای عملکرد: فشار کاری در مقابل فشار ترکیدن

بر اساس استاندارد ISO 17682، کیسه‌های هواي مورد تأييد بايد نسبت حداقل 3:1 بين فشار ترکیدن و فشار کاری داشته باشند. بنابراين يک کیسه هوا با ظرفيت 0.25 مگاپاسکال بايد حداقل تا 0.75 مگاپاسکال را قبل از شكست مقاومت کند. اين حاشيه مقاومت، تنش‌هاي ديناميكي در حين فرود مخزن را پوشش مي‌دهد و از پارگي ناگهاني جلوگيري مي‌کند.

مقایسه خصوصیات کلیدی مواد

تولیدکنندگانی که مواد با دوام را با تضمین کیفیت دقیق ترکیب می‌کنند، عمر مفیدی در حدود ۱۰ تا ۱۵ سال به دست می‌آورند، حتی در شرایط چرخه‌های راه‌اندازی مکرر.

بازرسی، نگهداری و بهینه‌سازی عمر کیسه‌های هوای راه‌اندازی کشتی

مراقبت مناسب از کیسه‌های هوای راه‌اندازی کشتی، ایمنی را افزایش داده و طول عمر دارایی‌ها را امتداد می‌دهد. رویه‌های نگهداری خوب‌ساختار در تمام عملیات ساخت دریایی حیاتی هستند.

رویه‌های بازرسی دوره‌ای برای سایش، نشتی و یکپارچگی ساختاری

بررسی‌های بصری فصلی برای تشخیص مواردی مانند سایش سطحی، ترک‌های اوزونی که روی قطعات لاستیکی ایجاد می‌شوند یا آسیب‌های امتداد درزها که قطعات به هم متصل می‌شوند، ضروری است. در مورد آزمون‌های فشار، انجام آزمون در فشاری معادل ۱٫۲۵ برابر فشار عملیاتی عادی می‌تواند نشتی‌های خیلی کوچک را قبل از تبدیل شدن به مشکلات بزرگ شناسایی کند. حدود سه‌چهارم تمام خرابی‌های کیسه‌های هوایی در واقع از همین ترک‌های میکروسکوپی آغاز می‌شوند که طی بازرسی‌های معمولی متوجه آن‌ها نمی‌شویم؛ این یافته مطابق تحقیقی است که در سال ۲۰۱۹ در مجله مهندسی قابلیت اطمینان و ایمنی سیستم (Reliability Engineering & System Safety) منتشر شده است. برای پیگیری سلامت تجهیزات در طول زمان، داشتن چک‌لیست‌های استاندارد همراه با رویکردهای نظارت بر وضعیت منطقی است. این ابزارها به شناسایی الگوهای نرخ سایش کمک می‌کنند تا زمان‌بندی تعویض قطعات بتواند پیش از وقوع خرابی غیرمنتظره برنامه‌ریزی شود.

نگهداری و حمل‌ونقل صحیح برای افزایش عمر مفید

کیسه‌های هوا را به صورت مسطح روی پالت‌های چوبی در محیط‌های سایه‌دار و کنترل‌شده از نظر دما و زیر ۴۰ درجه سانتی‌گراد/۱۰۴ درجه فارنهایت نگهداری کنید. از تا کردن سازه‌های توری شعاعی خودداری کنید، زیرا پیچش نامناسب خطر جدایی لایه‌ها را ۶۰٪ افزایش می‌دهد. تمیز کردن فقط با محلول‌های خنثی pH انجام شود تا از تخریب لاستیک ناشی از هیدرولیز جلوگیری شود.

طول عمر مورد انتظار در شرایط عملیاتی متغیر

معمولاً کیسه‌های هوا ۸ تا ۱۵ بار قابل استفاده هستند که بسته به اندازه کشتی و شیب راه‌انداز تغییر می‌کند. در نقاط راه‌اندازی باقایل، واحدها را هر سه ماه یکبار چرخانده تا در معرض قرارگیری محیطی به‌صورت متوازن باشد. پیاده‌سازی نظارت بر کرنش از طریق برچسب‌های RFID تعبیه‌شده، امکان نگهداری پیش‌بینانه را فراهم می‌کند و در کارخانه‌های کشتی‌سازی با حجم بالا، خرابی‌های غیرمنتظره را تا ۹۲٪ کاهش می‌دهد.

‫سوالات متداول‬

مهم‌ترین استانداردهای بین‌المللی برای کیسه‌های هوا در راه‌اندازی کشتی کدام‌اند؟

مهم‌ترین استانداردهای بین‌المللی برای کیسه‌های هوا در راه‌اندازی کشتی شامل ISO 14409، ISO 17682 و CB/T 3837 می‌شوند. این استانداردها جنبه‌هایی از قبیل طراحی، توزیع وزن و حاشیه ایمنی را پوشش می‌دهند.

چرا استانداردهای مواد لاستیکی برای عملکرد کیسه‌های هوا مهم هستند؟

استانداردهای مواد لاستیکی مانند ISO 37 و ISO 7619-1 از اهمیت بالایی برخوردار هستند، زیرا مقاومت کششی و سختی را اندازه‌گیری می‌کنند و اطمینان حاصل می‌شود که کیسه‌های هوا در شرایط مختلف دارای کشسانی باقی می‌مانند و در برابر آسیب اوزون مقاومت می‌کنند.

گواهی‌های صادر شده توسط BV، CCS، LR و ABS چگونه بر قابلیت اطمینان کیسه‌های هوا تأثیر می‌گذارند؟

گواهی‌های صادر شده توسط سازمان‌هایی مانند BV، CCS، LR و ABS تأیید می‌کنند که کیسه‌های هوا قادر به تحمل چرخه‌های فشار و سایر الزامات سختگیرانه هستند و نسبت به تجهیزات بدون گواهی، حدود ۶۱٪ از وقوع نقص کاسته می‌شود.

طراحی‌های گواهی‌شده کیسه هوا چگونه می‌توانند ریسک‌های عملیاتی را کاهش دهند؟

طراحی‌های گواهی‌شده کیسه هوا دارای تقویت‌کننده‌هایی هستند که از سوراخ شدن جلوگیری می‌کنند و خرابی‌های هنگام راه‌اندازی را کاهش می‌دهند و مشکلات سوراخ شدن را برای کشتی‌های بزرگتر تا ۸۲٪ کاهش می‌دهند و انطباق با بازرسی‌های بیمه و ضمانت را تسهیل می‌کنند.

عواملی که باید هنگام تطبیق اندازه کیسه هوا و تعداد لایه‌ها با الزامات کشتی در نظر گرفته شوند، چیست؟

عواملی از جمله وزن وسیله نقلیه، طول، طراحی بدنه و معیارهای خاصی مانند QP، QG و QS که انتخاب ظرفیت را هدایت می‌کنند، عملکرد بهینه و کارایی هزینه‌ای را تضمین می‌کنند.
